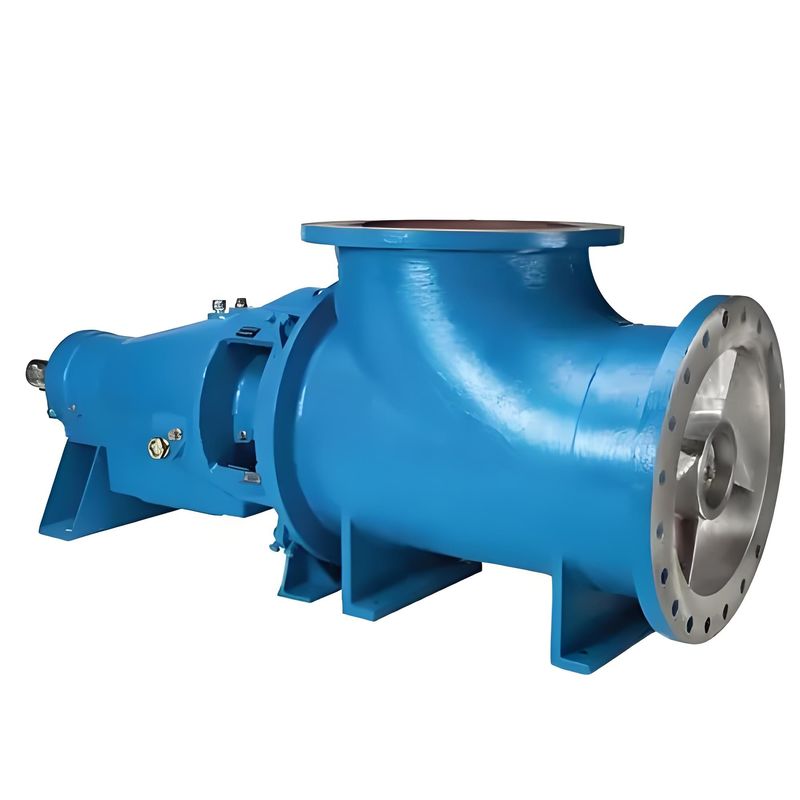

Bomba de fluxo axial química de alta capacidade de baixa cabeça para circulação de salmoura
Descrição do produto:
A bomba de circulação forçada evaporativa é o produto de 5a geração desenvolvido pela nossa empresa com base nos nossos anos de produção, manutenção e experiência de uso.
Os campos de aplicação vão desde a evaporação de sódio cáustico até: fosfato de amónio, ácido fosfórico, fabricação de sal a vácuo, álcool, lactato, alumina, dióxido de titânio rutilo, cloreto de cálcio,Cloreto de amónia, criogénio, sal derretido, cloreto de polivinil, concentração de ácido residual, etc.
A bomba de circulação forçada evaporativa da série FJX tipo V foi projetada por um engenheiro profissional dedicado ao projeto de evaporação do comitê de projeto especial.
Métodos de instalação: instalação fixa no piso, tipo de suspensão, tipo flutuante no piso.
Estrutura de vedação: percurso auxiliar + vedação mecânica de cara dupla do tipo combinado/selação mecânica de cara dupla do tipo combinado/sela de embalagem dupla.
Dados técnicos:
| Modelo |
Instalação
Lâmina angular |
Capacidade
m3/h |
Cabeça
m |
Velocidade
r/min |
FEP
% |
Potência do eixo
N |
| FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| -2°C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| -2°C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| -2°C |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| -2°C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| -2°C |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| -2°C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Características:
A bomba tem um bom desempenho anticavitação, tornando-a adequada para evaporadores de baixo nível de líquido e reduzindo muito o investimento necessário para as plantas de evaporação.Aplica-se a novos evaporadores equipados com uma câmara de aquecimento com grande resistência ao fluido no lado de entrada da bomba., tais como o evaporador de ciclo inverso e o evaporador de série de câmara de aquecimento dupla.
Com a capacidade de alterar os ângulos de instalação da lâmina e a velocidade de rotação, a bomba tem uma elevada eficiência e uma ampla zona de alta eficiência,satisfazer os requisitos de fluxo e de elevação do utilizador e reduzir significativamente o consumo de energia.
A bomba de velocidade lenta funciona sem problemas, tem desgaste leve em peças de passagem de fluxo, longa vida útil e baixo dano ao cristal, tornando-a perfeita para processos de evaporação e cristalização.
O projeto do rotor em voga reduz o número de vedações do eixo pela metade em comparação com o tipo de duplo suporte.
O tipo de suporte do centro do corpo da bomba tem melhor alinhamento térmico do rotor em comparação com o tipo de suporte do pé do corpo da bomba.
A estrutura de abertura da porta traseira permite que o rotor seja puxado para fora sem desmontar as flanges de entrada e saída do corpo da bomba, tornando a manutenção fácil e rápida.
A bomba utiliza uma vedação avançada do eixo, seja uma vedação mecânica do cartucho com uma vida útil de 6-12 meses ou uma nova vedação de embalagem à prova de líquidos com uma vida útil de 3-6 meses.
A base elástica da bomba ou o projeto da bomba suspensa significa que um evaporador sem junta de expansão tem uma compensação de calor confiável, reduzindo o investimento necessário.
Toda a bomba tem uma alta fiabilidade, com um eixo de bomba de alta resistência, um grande rolamento de capacidade de carga, um assento de rolamento de manga de resfriamento a água,e propriedades dos materiais que garantem o funcionamento a longo prazo de uma única bomba.
Método de instalação:
Dependendo da configuração do processo de evaporação e do equipamento do processo de cristalização, o método de instalação da bomba de circulação de evaporação pode variar.A nossa empresa oferece aos utilizadores vários métodos de instalação avançados para escolher.
1Tipo de ligação directa

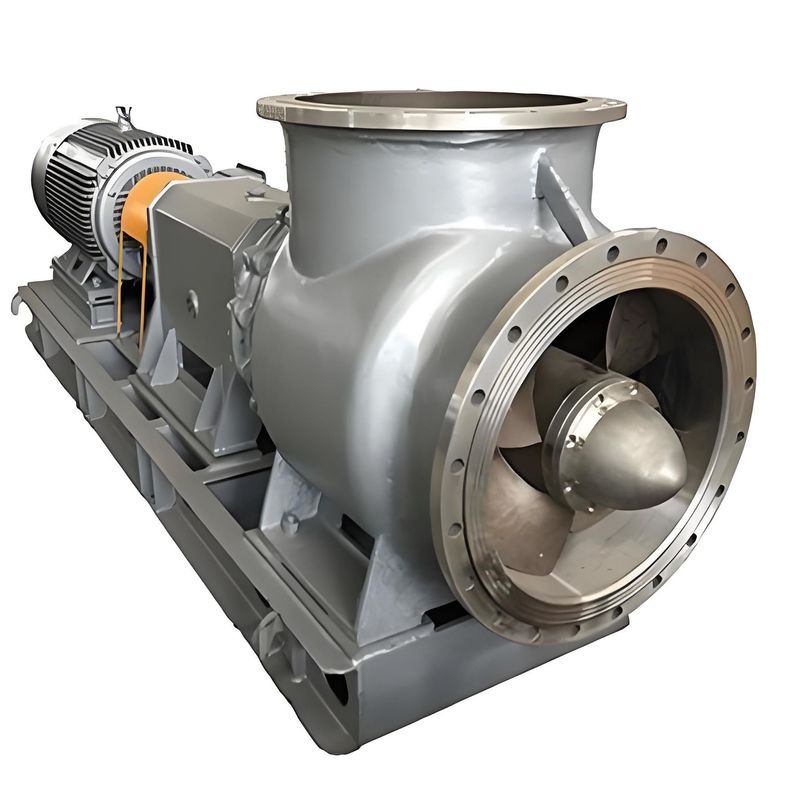

A bomba de circulação e o motor estão directamente ligados através de um acoplamento flexível e instalados numa base comum.
2. Tipo de accionamento da correia
A bomba de circulação e o motor são accionados por uma correia em V, que permite ajustar facilmente os parâmetros de desempenho da bomba.
3Base de bomba elástica
Uma caixa de mola de carga ajustável é colocada sob a base comum, e o tipo de conexão direta e o tipo de tração por correia podem ser usados.
4Tipo de suspensão da bomba e do motor
Este método de instalação é adequado para bombas FJX350, 400, 500, 600 e de circulação com potência de motor ≤ 75 kW.
5Tipo de suspensão da bomba de circulação
Só a bomba de circulação está suspensa no evaporador e o motor está instalado no chão ou numa estrutura de aço.
6Instalação vertical
É adequado para evaporadores, cristalizadores ou reatores que exijam que o eixo da bomba de circulação seja organizado verticalmente.A nossa empresa pode realizar um projeto modificado e fornecer.
7. Bomba de circulação sem corpo da bomba
A nossa empresa também pode fornecer bomba de circulação sem corpo de bomba para evaporador, cristalizador ou reator de circulação interna.A estrutura e tamanho da nossa bomba de circulação pode ser modificado de acordo com o tamanho e layout exigido pelo usuárioPode ser inserido horizontalmente, por cima ou por baixo.
Aplicações:
A bomba de circulação de evaporação de cristalização de fluxo axial é um dispositivo versátil que encontra suas aplicações potenciais em uma ampla gama de indústrias.concentração, e resfriamento no método do diafragma, fabricação de sal a vácuo, ácido láctico, lactato de cálcio, óxido de alumínio, dióxido de titânio, cloreto de amônio, fabricação de açúcar, sal fundido, fabricação de papel, águas residuais e muito mais.
Para aumentar a eficiência do equipamento e aumentar o coeficiente de transferência de calor dos trocadores de calor para circulação forçada, esta bomba é perfeita.a bomba de circulação de evaporação de cristalização de fluxo axial também é conhecida como bomba de fluxo axial.
Em química, metal não ferroso, fabricação de sal, indústria leve e outros setores, esta série de bombas de fluxo axial pode ser amplamente utilizada em vários processos como evaporação, cristalização,reação química, e outros processos.
Algumas das áreas significativas em que esta bomba pode ser eficazmente utilizada são:
- Instalação de fertilizantes fosfatados: circulação forçada do meio no processo úmido concentrador de fosfato de amónio e concentrador de lodo de fosfato de amónio
- Instalação de alumina de processo Bayer: circulação forçada de meio de evaporação líquido
- Instalação de processamento de fosfato por diafragma: circulação forçada de meio evaporador líquido contendo NaCl
- Fabricação de sal a vácuo: bomba de circulação forçada de meio de cristalização de evaporação de NaCl
- Instalação de sal de Glauber: bomba de circulação forçada de meio de evaporação Na2SO4
- Instalações hidrometallúrgicas: circulação forçada de medimo de evaporação cristallizador de cobre, etc.
- Refinaria alcalina: circulação forçada do líquido-mãe de amônia no processo de cristalização a frio do cloreto de amónio e do cristalizador de salação
- Instalação de cinzas de sódio: circulação forçada de resíduos de evaporação de amónio, processo de recuperação de líquidos e meio de evaporação de CaCl2
- Fabricação de papel: circulação forçada de meio concentrador noturno
- Instalações de energia: dessulfuração de gases de combustão, coqueira e fibra química
- Indústria leve: concentração de álcool, evaporação de ácido cítrico, evaporação de açúcar e outros meios de circulação forçada.
