Bomba de fluxo axial química de alta capacidade de baixa cabeça para circulação de salmoura
Dados técnicos:
| Modelo |
Instalação
Lâmina angular |
Capacidade
m3/h |
Cabeça
m |
Velocidade
r/min |
FEP
% |
Potência do eixo
N |
| FJX-250 |
|
300 |
2.5 |
980 |
60 |
3.4 |
| FJX-300 |
|
520 |
3 |
980 |
62 |
6.8 |
| FJX-350 |
|
1350 |
4 |
980 |
65 |
29.6 |
| FJX-450 |
|
2200 |
4 |
980 |
68 |
35.2 |
| FJX-500 |
|
2650 |
4 |
740 |
70 |
42 |
| FJX-550 |
|
4000 |
4 |
740 |
70 |
62.8 |
| FJX-700 |
-4°C |
4772 |
3.3 |
340 |
75.6 |
56.7 |
| -2°C |
5320 |
3.4 |
400 |
76.1 |
64.7 |
| 0°C |
5700 |
3.5 |
430 |
76.9 |
70.7 |
| -2°C |
6154 |
3.6 |
460 |
76.6 |
78.8 |
| 4°C |
6579 |
3.6 |
490 |
75.2 |
85.8 |
| FJX-900 |
-4°C |
7748 |
3.3 |
424 |
76.1 |
94.3 |
| -2°C |
8407 |
3.4 |
77.4 |
100.6 |
| 0°C |
9000 |
3.5 |
78 |
110 |
| -2°C |
9656 |
3.6 |
77.3 |
119.1 |
| 4°C |
10280 |
3.6 |
77.4 |
130.2 |
| FJX-1000 |
-4°C |
9210 |
3.3 |
380 |
76.3 |
111.8 |
| -2°C |
1078 |
3.4 |
77.5 |
132.6 |
| 0°C |
11000 |
3.5 |
78 |
134.4 |
| -2°C |
11970 |
3.6 |
77.3 |
151.1 |
| 4°C |
12700 |
3.6 |
76.5 |
162.8 |
Descrição do produto:

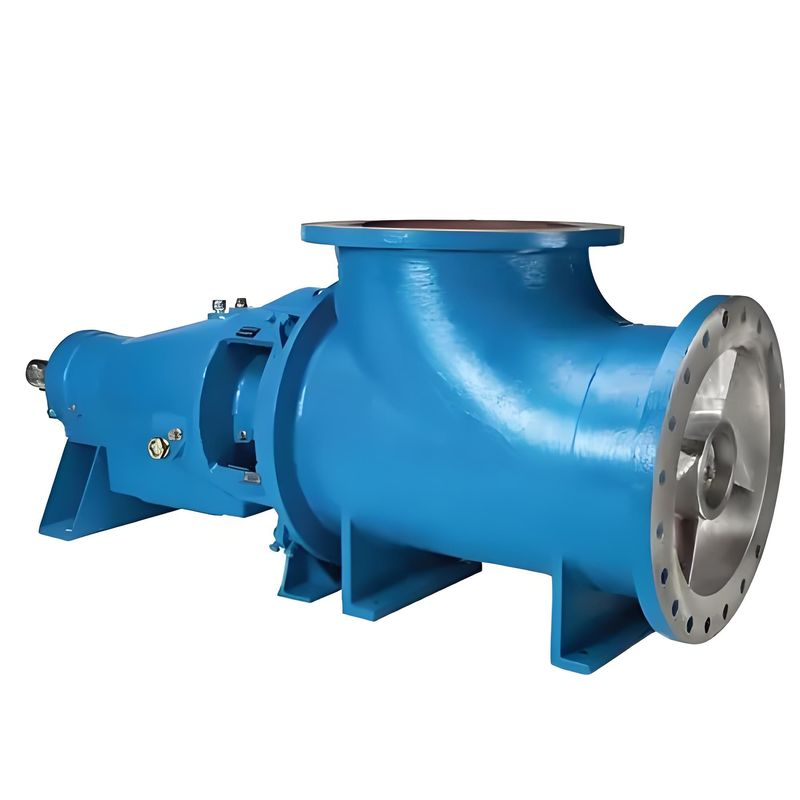

A bomba de circulação para cristalização por evaporação, também conhecida como bomba de fluxo axial horizontal, depende da força de rotação do impulsionador ao longo do eixo da bomba para gerar impulso horizontal.
Este tipo de bomba é comumente utilizado nas indústrias químicas para a evaporação do ciclo de materiais químicos.que cristaliza com a ajuda de um evaporador.
A bomba é altamente versátil e é utilizada principalmente dentro do diafragma sódio cáustico, ácido fosfórico, fabricação de sal vácuo, ácido láctico, lactato de cálcio, óxido de alumínio, dióxido de titânio,Cloreto de cálcio, cloreto de amónio, clorato de sódio, fabricação de açúcar, sal fundido, fabricação de papel, águas residuais e várias outras indústrias.
Para melhorar a capacidade de produção do equipamento, é introduzido um sistema de circulação forçada que aumenta o coeficiente de transferência de calor do trocador de calor.
Características:
A bomba tem um bom desempenho anticavitação, tornando-a adequada para evaporadores de baixo nível de líquido e reduzindo muito o investimento necessário para as plantas de evaporação.Aplica-se a novos evaporadores equipados com uma câmara de aquecimento com grande resistência ao fluido no lado de entrada da bomba., tais como o evaporador de ciclo inverso e o evaporador de série de câmara de aquecimento dupla.
Com a capacidade de alterar os ângulos de instalação da lâmina e a velocidade de rotação, a bomba tem uma elevada eficiência e uma ampla zona de alta eficiência,satisfazer os requisitos de fluxo e de elevação do utilizador e reduzir significativamente o consumo de energia.
A bomba de velocidade lenta funciona sem problemas, tem desgaste leve em peças de passagem de fluxo, longa vida útil e baixo dano ao cristal, tornando-a perfeita para processos de evaporação e cristalização.
O projeto do rotor em voga reduz o número de vedações do eixo pela metade em comparação com o tipo de duplo suporte.
O tipo de suporte do centro do corpo da bomba tem melhor alinhamento térmico do rotor em comparação com o tipo de suporte do pé do corpo da bomba.
A estrutura de abertura da porta traseira permite que o rotor seja puxado para fora sem desmontar as flanges de entrada e saída do corpo da bomba, tornando a manutenção fácil e rápida.
A bomba utiliza uma vedação avançada do eixo, seja uma vedação mecânica do cartucho com uma vida útil de 6-12 meses ou uma nova vedação de embalagem à prova de líquidos com uma vida útil de 3-6 meses.
A base elástica da bomba ou o projeto da bomba suspensa significa que um evaporador sem junta de expansão tem uma compensação de calor confiável, reduzindo o investimento necessário.
Toda a bomba tem uma alta fiabilidade, com um eixo de bomba de alta resistência, um grande rolamento de capacidade de carga, um assento de rolamento de manga de resfriamento a água,e propriedades dos materiais que garantem o funcionamento a longo prazo de uma única bomba.
Método de instalação:
Dependendo da configuração do processo de evaporação e do equipamento do processo de cristalização, o método de instalação da bomba de circulação de evaporação pode variar.A nossa empresa oferece aos utilizadores vários métodos de instalação avançados para escolher.
1Tipo de ligação directa

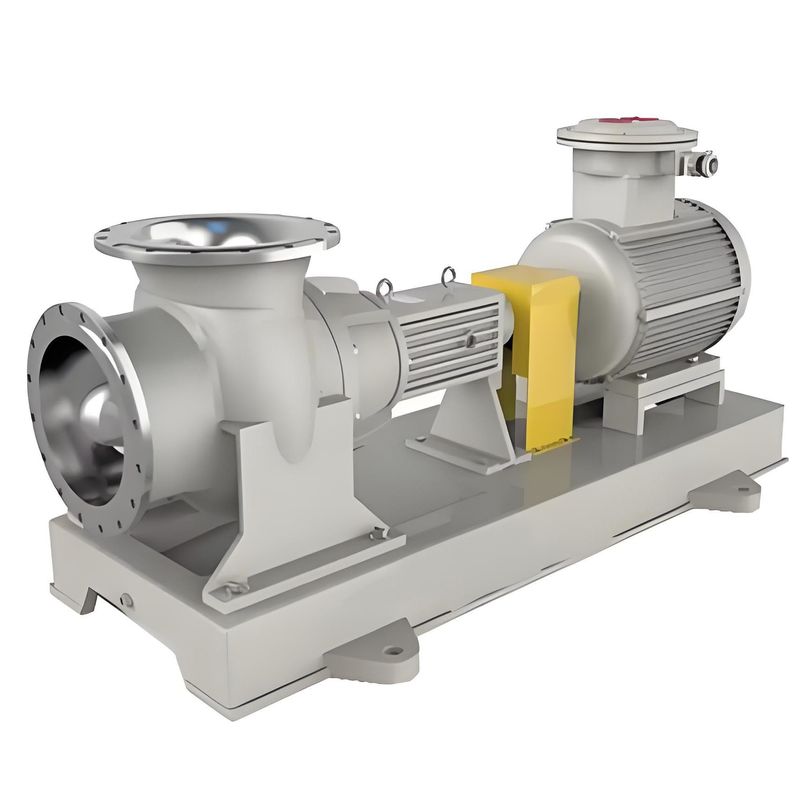

A bomba de circulação e o motor estão directamente ligados através de um acoplamento flexível e instalados numa base comum.
2. Tipo de accionamento da correia
A bomba de circulação e o motor são accionados por uma correia em V, que permite ajustar facilmente os parâmetros de desempenho da bomba.
3Base de bomba elástica
Uma caixa de mola de carga ajustável é colocada sob a base comum, e o tipo de conexão direta e o tipo de tração por correia podem ser usados.
4Tipo de suspensão da bomba e do motor
Este método de instalação é adequado para bombas FJX350, 400, 500, 600 e de circulação com potência de motor ≤ 75 kW.
5Tipo de suspensão da bomba de circulação
Só a bomba de circulação está suspensa no evaporador e o motor está instalado no chão ou numa estrutura de aço.
6Instalação vertical
É adequado para evaporadores, cristalizadores ou reatores que exijam que o eixo da bomba de circulação seja organizado verticalmente.A nossa empresa pode realizar um projeto modificado e fornecer.
7. Bomba de circulação sem corpo da bomba
A nossa empresa também pode fornecer bomba de circulação sem corpo de bomba para evaporador, cristalizador ou reator de circulação interna.A estrutura e tamanho da nossa bomba de circulação pode ser modificado de acordo com o tamanho e layout exigido pelo usuárioPode ser inserido horizontalmente, por cima ou por baixo.
Aplicações:
A bomba de circulação de evaporação de cristalização de fluxo axial é um dispositivo versátil que encontra suas aplicações potenciais em uma ampla gama de indústrias.concentração, e resfriamento no método do diafragma, fabricação de sal a vácuo, ácido láctico, lactato de cálcio, óxido de alumínio, dióxido de titânio, cloreto de amônio, fabricação de açúcar, sal fundido, fabricação de papel, águas residuais e muito mais.
Para aumentar a eficiência do equipamento e aumentar o coeficiente de transferência de calor dos trocadores de calor para circulação forçada, esta bomba é perfeita.a bomba de circulação de evaporação de cristalização de fluxo axial também é conhecida como bomba de fluxo axial.
Em química, metal não ferroso, fabricação de sal, indústria leve e outros setores, esta série de bombas de fluxo axial pode ser amplamente utilizada em vários processos como evaporação, cristalização,reação química, e outros processos.
Algumas das áreas significativas em que esta bomba pode ser eficazmente utilizada são:
- Instalação de fertilizantes fosfatados: circulação forçada do meio no processo úmido concentrador de fosfato de amónio e concentrador de lodo de fosfato de amónio
- Instalação de alumina de processo Bayer: circulação forçada de meio de evaporação líquido
- Instalação de processamento de fosfato por diafragma: circulação forçada de meio evaporador líquido contendo NaCl
- Fabricação de sal a vácuo: bomba de circulação forçada de meio de cristalização de evaporação de NaCl
- Instalação de sal de Glauber: bomba de circulação forçada de meio de evaporação Na2SO4
- Instalações hidrometallúrgicas: circulação forçada de medimo de evaporação cristallizador de cobre, etc.
- Refinaria alcalina: circulação forçada do líquido-mãe de amônia no processo de cristalização a frio do cloreto de amónio e do cristalizador de salação
- Instalação de cinzas de sódio: circulação forçada de resíduos de evaporação de amónio, processo de recuperação de líquidos e meio de evaporação de CaCl2
- Fabricação de papel: circulação forçada de meio concentrador noturno
- Instalações de energia: dessulfuração de gases de combustão, coqueira e fibra química
- Indústria leve: concentração de álcool, evaporação de ácido cítrico, evaporação de açúcar e outros meios de circulação forçada.
