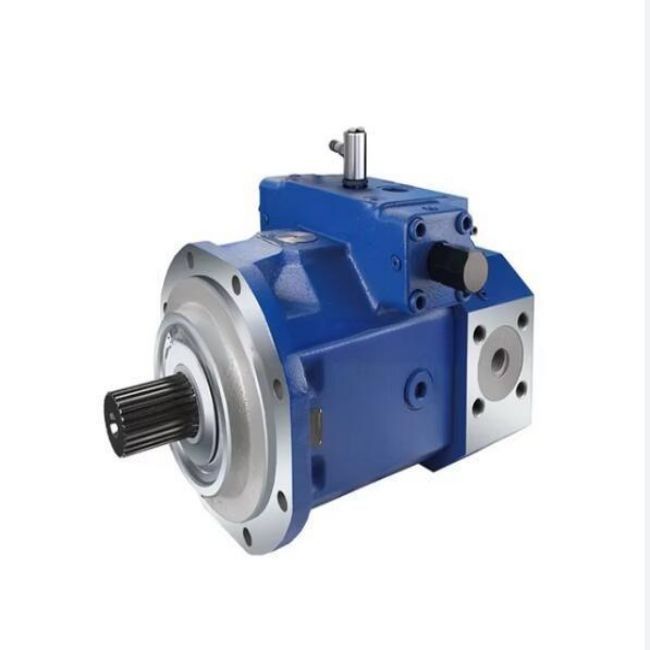

Rexroth Original Pump Plunger Qualidade A4FO-16 A4FO-28 Pomba fixa de pistão axial
Descrição do produto
Em bombas fixas de pistão axial, uma placa de swash ou um mecanismo de eixo de swash é geralmente usado.em uma bomba fixa de pistão axial de tipo "swash plate"Quando o eixo de acionamento gira, o pistão move-se para frente e para trás ao longo do cilindro devido à inclinação da placa de swash.Este movimento recíproco do pistão atrai líquido através da entrada de óleo e, em seguida, força o líquido para fora através da saída de óleo, formando um fluxo contínuo de óleo hidráulico e gerando pressão.Desempenha um papel importante no sistema hidráulico convertendo energia mecânica em energia hidráulicaO princípio de funcionamento desta bomba é o movimento axial do pistão.E este movimento é usado para deslocar o fluido e gerar pressão hidráulica.
Vantagem da bomba de pistão
Capacidade de alta pressão: as bombas estacionárias de pistão axial são capazes de produzir pressões hidráulicas muito elevadas.De potência não superior a 1000 WPor exemplo, numa prensa hidráulica utilizada para a formação de metais, a saída de alta pressão de uma bomba estacionária de pistão axial permite à prensa hidráulica aplicar forças elevadas a uma peça de metal.
Deslocamento variável: Como mencionado anteriormente, o deslocamento da bomba pode ser variado ajustando o ângulo da placa de swash ou a inclinação do eixo.Esta capacidade de deslocamento variável permite um controle preciso do fluxo do fluido hidráulico. Em aplicações como motores hidráulicos de velocidade variável ou sistemas hidráulicos servo-controlados,Esta capacidade de ajustar o deslocamento é crítica para o controle preciso da velocidade e força do sistema.
Alta eficiência: tais bombas normalmente têm altas eficiências volumétricas e mecânicas.A alta eficiência volumétrica significa que a maior parte do fluido aspirado pela bomba é realmente entregue ao sistema hidráulicoUma elevada eficiência mecânica significa que uma grande parte da energia mecânica de entrada é convertida em energia hidráulica útil.reduzir as perdas de energia devido ao atrito e a outros fatores.
Parâmetros técnicos:
| Tamanho |
N.A. |
|
22 |
28 |
71 |
125 |
180 |
250/H1) |
500/H1) |
| Deslocamento, geométrico, por revolução |
Vg |
cm3 |
22 |
28 |
71 |
125 |
180 |
250 |
500 |
| Velocidade máxima de rotação2) |
Nomenclatura |
RPM |
3600 |
3000 |
2200 |
1800 |
1800 |
1500 / 1900 |
1320 |
| /1500 |
| Velocidade máxima de rotação3) |
nmax |
RPM |
4500 |
3750 |
2700 |
2200 |
2100 |
1800/2100 |
1600/1800 |
| Fluxo |
em Vg e n nom |
qv |
I/min |
79 |
84 |
156 |
225 |
324 |
375 /475 |
660 /750 |
| Potência |
em Vg, nnom eAp = 400 bar |
P |
kW |
53 |
56 |
914) |
1314) |
1894) |
219/2774) |
385 /4384) |
| Torque |
em Vg e Ap = 400 bar |
T |
Nm |
140 |
178 |
3964) |
6964) |
10034) |
13934) |
27854) |
| Rigididade rotativa do eixo de acionamento |
Fim do eixo S |
C |
kNm/rad |
29,9 |
29,9 |
|
|
|
|
|
| Fim do eixo P |
C |
kNm/rad |
_ |
- |
146 |
260 |
328 |
527 |
1145 |
| Fim do eixo Z |
C |
kNm/rad |
|
|
146 |
263 |
332 |
543 |
1136 |
| Momento de inércia do grupo rotativo |
|
JGR |
kgm2 |
0,0017 |
0,0017 |
0,0121 |
0,0300 |
0,055 |
0,0959 |
0,3325 |
| Aceleração angular máxima |
|
a) |
Rad/s2 |
38000 |
38000 |
20000 |
13000 |
10000 |
8000 |
4800 |
| Volume dos processos |
|
V |
1 |
0,3 |
0,3 |
2,0 |
3,0 |
4,0 |
7,0 |
11,0 |
| Peso (aprox.) |
|
m |
Quilos |
13,5 |
13,5 |
34 |
61 |
76 |
120 |
220 |
Máquinas e aparelhos de engenharia: em escavadeiras, carregadoras, guindastes e outros equipamentos,Os motores fixos de pistão axial são utilizados para conduzir o movimento de dispositivos de caminhada e dispositivos de trabalho (como braços de mergulho e barras de escavadeiras)O seu elevado binário e as suas características de velocidade ajustáveis podem satisfazer as exigências de funcionamento das máquinas de engenharia em diferentes condições de trabalho.
Equipamento marítimo: No sistema de direção e sistema de para-brisas de ancoragem dos navios,Os motores fixos de pistão axial podem fornecer energia confiável para garantir o funcionamento normal das manobras do navio e do equipamento de amarraçãoPode também manter um bom desempenho em ambientes marinhos adversos e adaptar-se à operação estável a longo prazo dos navios.
Equipamento de automação industrial: Em algumas linhas de produção automatizadas, máquinas-ferramentas e outros equipamentos que exigem controle preciso do movimento, motores fixos de pistão axial podem ser usados como fontes de energia.Através de sistemas avançados de controlo hidráulico, pode ser conseguido um controlo de posição e de velocidade de alta precisão para melhorar a qualidade do processamento dos produtos e a eficiência da produção.
