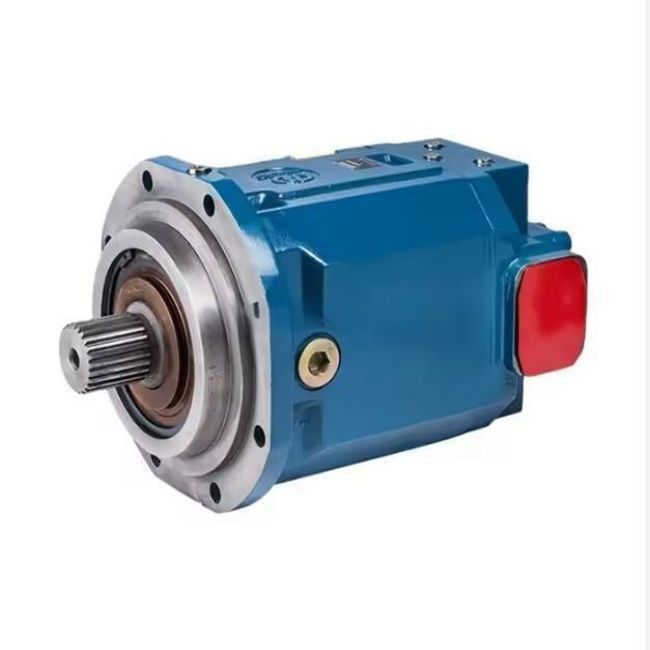

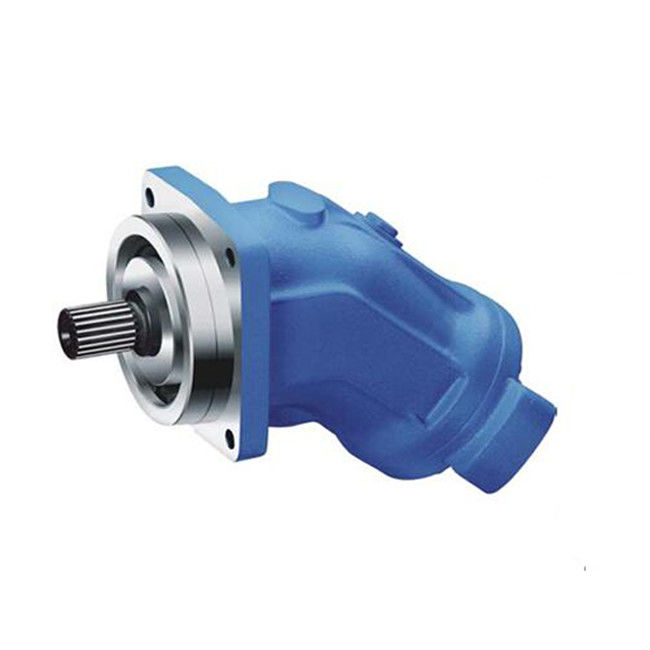

Motor Quantitativo A2FM250/60W-VPB01 R910914475 Reemplaço do conjunto da bomba de pistão Rexroth
Descrição do produto
Um motor estacionário de pistão axial é um tipo de motor hidráulico cujo princípio de funcionamento é baseado no movimento de um pistão axial.O pistão gira em sentido paralelo ao eixo do motorQuando o fluido hidráulico entra na câmara de trabalho do cilindro, a pressão do fluido hidráulico age sobre o pistão e empurra-o em movimento.O movimento recíproco do pistão é convertido em um movimento rotativo do eixo de saída do motor por meio de um mecanismo como uma haste de ligação ou placa de swash.
Múltiplas formas de controlo: Para satisfazer os diversos requisitos de funcionamento, são fornecidas uma grande variedade de formas de controlo, incluindo controlo de compensação de pressão, controlo de detecção de carga, controlo de pressão e de caudal,limitação de potênciaO método de controlo mais adequado pode ser escolhido com base no cenário de aplicação específico, o que otimiza ainda mais o desempenho do sistema.
Vantagem da bomba de pistão
Alto binário de saída: devido à ação simultânea de vários pistões, o motor fixo de pistão axial pode produzir um binário maior.Isso faz com que ele funcione bem em cenários de aplicação que exigem maior potência, como o mecanismo de caminhada e o mecanismo de giro em máquinas de engenharia pesada, e pode facilmente conduzir o movimento de equipamentos grandes.
Ampla gama de velocidades: a sua velocidade pode ser ajustada numa ampla gama.podem ser alcançadas diferentes saídas de velocidade, de baixa velocidade a alta velocidadeEm algumas ocasiões em que é necessário um controlo preciso da velocidade, como o accionamento do fuso das máquinas-ferramenta,O motor fixo de pistão axial pode fornecer a velocidade adequada de acordo com os requisitos da tecnologia de processamento.
Alta eficiência: a eficiência volumétrica e a eficiência mecânica deste motor são relativamente elevadas.Redução da perda de energia causada por fugas internasA alta eficiência mecânica significa que se perde menos energia no processo de conversão da energia hidráulica em energia mecânica, melhorando assim a utilização energética de todo o sistema.
Parâmetros técnicos:
| Tamanho | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
Deslocamento
Geométrica, por revolução | Vg | cm3 | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Pressão nominal | Pnom | barras | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 |
| Pressão máxima | pmax | barras | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 | 400 |
| Velocidade máxima | n.o 1) | RPM | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 4000 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| nmax 2) | RPM | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 4400 | 4400 | 4000 | 4000 | 3000 | | | | | |
| Fluxo de entrada 3) | em nnom | qV | L/min | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Torque 4) | em Pnom | M | Nm | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Rigidez rotativa | c | kNm/rad | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Momento de inércia do grupo rotativo | JTW | kg·m2 | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Aceleração angular máxima | ɑ | Rad/s2 | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Volume dos processos | V | Eu... | | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Peso (aprox.) | m | Quilos | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 32 | |
Máquinas e aparelhos de engenharia: em escavadeiras, carregadoras, guindastes e outros equipamentos,Os motores fixos de pistão axial são utilizados para conduzir o movimento de dispositivos de caminhada e dispositivos de trabalho (como braços de mergulho e barras de escavadeiras)O seu elevado binário e as suas características de velocidade ajustáveis podem satisfazer as exigências de funcionamento das máquinas de engenharia em diferentes condições de trabalho.
Equipamento marítimo: No sistema de direção e sistema de para-brisas de ancoragem dos navios,Os motores fixos de pistão axial podem fornecer energia confiável para garantir o funcionamento normal das manobras do navio e do equipamento de amarraçãoPode também manter um bom desempenho em ambientes marinhos adversos e adaptar-se à operação estável a longo prazo dos navios.
Equipamento de automação industrial: Em algumas linhas de produção automatizadas, máquinas-ferramentas e outros equipamentos que exigem controle preciso do movimento, motores fixos de pistão axial podem ser usados como fontes de energia.Através de sistemas avançados de controlo hidráulico, pode ser conseguido um controlo de posição e de velocidade de alta precisão para melhorar a qualidade do processamento dos produtos e a eficiência da produção.
