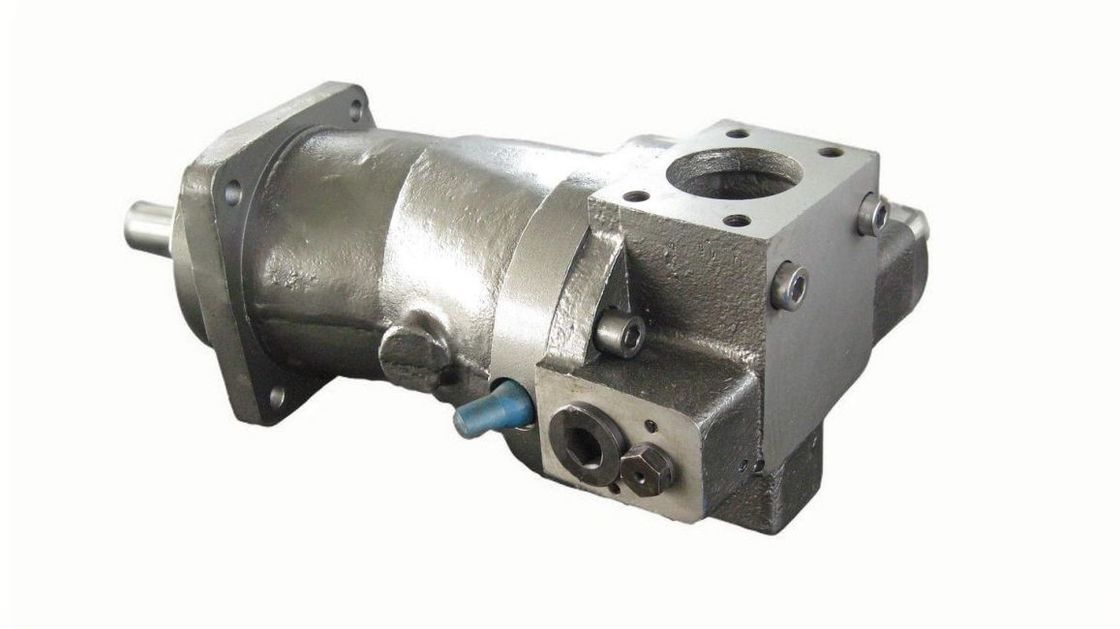

Pompas de pistão hidráulico para escavadeiras
Descrição da bomba de pistão
Esta série de bombas a pistão axial de deslocamento variável, série 20, é de construção de placa de barril com capacidade de fluxo variável adequada para transmissões hidrostáticas com circuito fechado.A taxa de fluxo é proporcional ao deslocamento da velocidade da bomba, que, por sua vez, é determinado pelo ângulo da placa de swash. Este último é infinitamente ajustável entre zero e deslocamento máximo.A direção do fluxo é reservada por titulação da placa swash para o lado oposto da posição de deslocamento neutro ou zero.
- Adequado para uma variedade de aplicações
- Múltiplas deslocações e opções disponíveis
- 8 tamanhos de quadro diferentes
- Projetado para proporcionar uma longa vida útil e fiabilidade
- O motor de deslocamento fixo pode ser operado em qualquer direcção de rotação
- Opções de eixo de accionamento múltiplos e opções de controlo
- Rolamentos e eixos pesados
- É fácil de usar.
- Peças de reposição também disponíveis
Tabela de parâmetros da bomba de pistão
| Tamanho |
Dimensão |
Bomba de pistão de série PV |
| PV20 |
PV21 |
PV22 |
PV23 |
PV24 |
PV25 |
PV26 |
PV27 |
| Max. deslocamento |
cm3 |
33,3 |
51,6 |
69,8 |
89,0 |
118,7 |
165,8 |
227,3 |
333,7 |
| Fluxo máximo |
dm3min-1 |
119,5 |
159,9 |
196,1 |
230,5 |
278,9 |
348,1 |
429,59 |
557,2 |
| 4 |
6 |
4 |
1 |
4 |
8 |
8 |
| Bomba de carga |
cm3 |
12,3 |
12,3 |
18,03 |
18,03 |
18,8 |
32,8 |
32,8 |
65,5 |
| Pressão máxima |
MPa |
35 |
| Pressão nominal |
MPa |
21 |
| Pressão máxima de controlo |
MPa |
3,5 |
| Pressão de carga |
MPa |
0,8 - 2,0 |
| Pressão máxima em caso de |
MPa |
0,25 contínuo 0,5 intermitente |
| Velocidade máxima |
Min-1 |
3590 |
3100 |
2810 |
2590 |
2350 |
2100 |
1890 |
1670 |
| Velocidade mínima |
Min-1 |
500 |
| Velocidade |
Min-1 |
1500 |
Intervalo de viscosidade cinemática do fluido de trabalho
- Começando
- operação
- Optimum |
|
1000
12 - 600
25 - 35 |
| mm2s-1 |
| Tipo de fluido de trabalho |
|
óleo mineral |
| Temperatura de funcionamento |
oC |
- 40 a + 50 |
| Temperatura máxima do fluido de trabalho no reservatório |
oC |
80 |
| Pureza do fluido de trabalho |
μm |
10 |
| Direção de rotação do eixo |
|
no sentido horário ou contra-horário |
| Ângulo máximo da placa de revestimento |
o |
± 18o |
| Peso |
Quilos |
45 |
55 |
63 |
78 |
124 |
164 |
212 |
270 |
Produto relacionado
Para a tração por tambor de máquinas móveis de mistura de betãoA4VTG071, A4VGT090série.
- Bomba de pistão axial variável de placas de fluxo para acionamento hidrostático em circuito fechado
- O fluxo é proporcional à velocidade e ao deslocamento.
- O fluxo aumenta à medida que o ângulo da placa de swash é ajustado de zero para o seu valor máximo.
- A direcção do fluxo muda suavemente quando a placa de movimentação é movida através da posição neutra.
- Duas válvulas de redução de pressão estão instaladas nas portas de alta pressão para proteger a transmissão hidrostática (bomba e motor) da sobrecarga.
- As válvulas de alta pressão também funcionam como válvulas de impulso.
- A bomba de impulso integrada funciona como uma bomba de alimentação e alimentação de pressão de controlo.
- A pressão máxima é limitada por uma válvula de alívio de pressão.

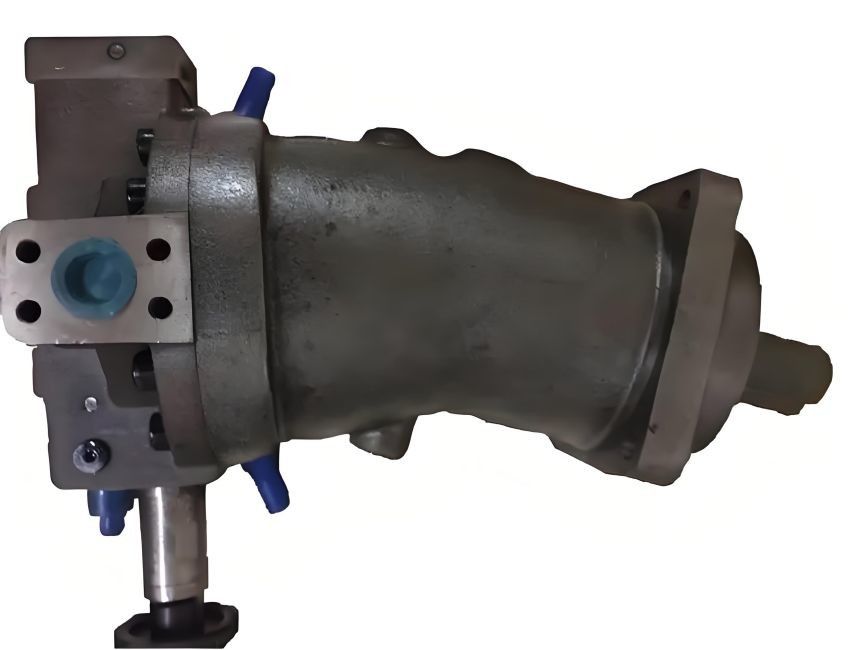

Motor A6VM variável com grupo rotativo de pistões axial cónico de projeto axial dobrado, para acionamentos hidrostáticos em circuitos abertos e fechados
- Para aplicações móveis e fixas
- A ampla gama de controlo permite ao motor variável satisfazer as exigências de alta velocidade e de alto binário.
- O deslocamento pode ser alterado infinitamente de Vg max para Vg min = 0.
- A velocidade de saída depende do caudal da bomba e do deslocamento do motor.
- O binário de saída aumenta com o diferencial de pressão entre o lado de alta pressão e o lado de baixa pressão e com o aumento do deslocamento.
- Ampla gama de controlo com transmissões hidrostáticas
- Ampla variedade de dispositivos de controlo
- Economização de custos através da eliminação das mudanças de velocidades e da possibilidade de utilizar bombas menores.

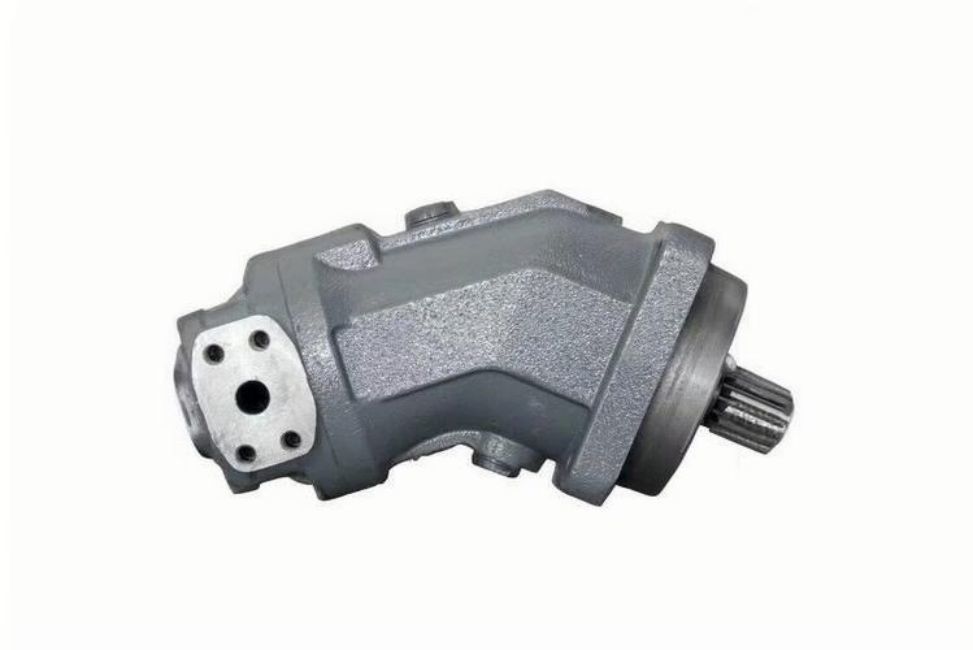

A unidade de pistão axial A2F de projeto de eixo dobrado com deslocamento fixo, para utilização como bomba ou motor em acionamentos hidrostáticos, em circuito aberto ou fechado.
Se operado como uma bomba, o caudal é proporcional à velocidade e ao deslocamento do motor.a velocidade de saída é proporcional ao volume varrido e inversamente proporcional ao deslocamentoO binário de saída aumenta com a queda de pressão entre os lados de alta e baixa pressão.
- Grupo rotativo de alto desempenho com área de controlo esférica bem comprovada, com as vantagens de baixa velocidade periférica autocentrada, alta eficiência.
- Para utilização em aplicações móveis e fixas
- O fluxo de saída é proporcional à velocidade e ao deslocamento
- Os rolamentos do eixo motriz são concebidos para dar a vida útil esperada nestas áreas de funcionamento
