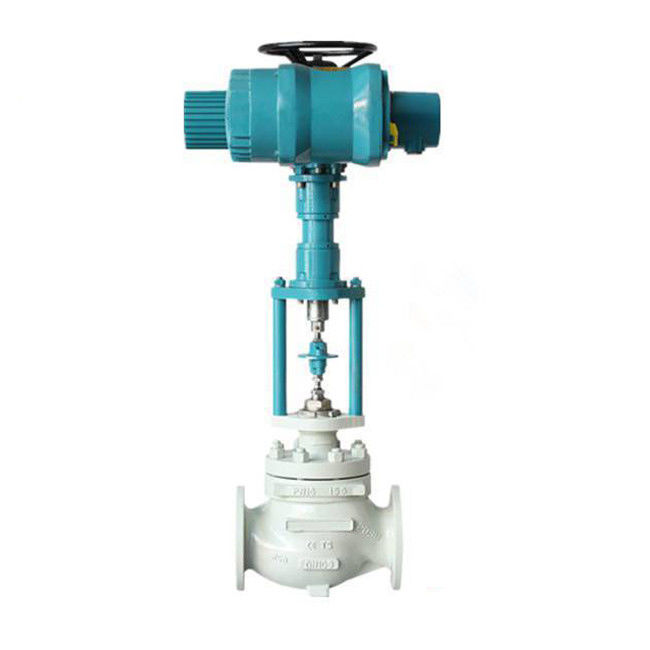

Válvula de regulamento elétrica de alta pressão
Detalhes do produto:
Lugar de origem: | porcelana |
Marca: | HUATAO |
Certificação: | ISO9001 |
Número do modelo: | Válvula deregulamento |
Condições de Pagamento e Envio:
Quantidade de ordem mínima: | 1 grupo |
---|---|
Preço: | USD 100-600 / Set |
Detalhes da embalagem: | Caixa de madeira |
Tempo de entrega: | 10-15 dias após ter recebido o depósito |
Termos de pagamento: | T/T, L/C |
Habilidade da fonte: | 1000 grupos/semana |
Informação detalhada |
|||
Nome do produto: | Válvula de diafragma elétrica | Aplicação: | Viscosidade alta e líquido suspendido da partícula |
---|---|---|---|
Tamanho: | DN25-DN50 | Temperatura: | - 100 " C-560 " C |
Meios: | Gás, óleo, água, ácido | Especificação: | DN100 - DN 300 |
Pressão: | Alta pressão | Código do HS: | 8481804090 |
Realçar: | Válvula de regulamento de alta pressão,Válvula de regulamento elétrica,Válvula de controle reta do curso |
Descrição de produto
Válvula de controle elétrica elétrica da válvula de diafragma do ajuste do curso reto
A válvula de controle de regulamento introduz
A característica de fluxo da válvula de controle elétrica é o relacionamento entre o fluxo relativo do meio que corre através da válvula de controle elétrica e de sua abertura sob a circunstância que a diferença da pressão entre as duas extremidades da válvula permanece constante. As características de fluxo da válvula de controle elétrica têm três tipos: características lineares, características iguais da porcentagem e características parabólicas.
A válvula de controle elétrica de Diaphgram adota o diafragma que cabe a cara aumentada do corpo de válvula para assegurar a selagem. Não há nenhuma embalagem no corpo de válvula. O elemento de regulamento é o diafragma flexível. O porto do fluxo da válvula de controle do diafragma é muito liso. O material de alinhamento e o diafragma podem ser feitos do material resistente à corrosão.
Tal válvula de controle usa um pequeno, forte, e o atuador elétrico da elevada precisão com -Fora em função ou com sinal C.C. 4-20mA ou 1~5V de corrente contínua realizar a ação proporcional da válvula, que é mais apropriada para a condição de trabalho exigiu a resistência e a Veneno-resistência de corrosão.
A válvula de diafragma de regulamento elétrica do curso reto (válvula de regulamento elétrica) tem as vantagens da estrutura simples, da resistência pequena do trajeto do fluxo, da força maior do fluxo do que outras válvulas do mesmo calibre, do nenhum escapamento, e pode ser usada para o regulamento da viscosidade alta e de líquidos suspendidos da partícula. (borracha ou polytetrafluoroethylene) apropriado para o regulamento do alcaloide forte, e o meio corrosivo forte. É composto de um atuador elétrico da válvula de diafragma e da série de PSL. Há um sistema servo no atuador elétrico, nenhuma necessidade para um amplificador servo adicional, e a operação pode ser controlada com um sinal de controle da entrada (4-20MA ou 1-5VDC) e uma fonte de alimentação monofásica realizar o ajuste dos parâmetros tais como a pressão, o fluxo, a temperatura, e o nível líquido.
Especificação técnica principal de regulamento de válvula de controle
Índices do desempenho
Diâmetro nominal (milímetro): 15 20 25 32 40 50 65 80 100
Coeficiente de fluxo quilovolt: 8 12 16 28 60 68 90 160 300
Pressão nominal: MPa1.0
Equipado com o atuador: PSL202 PSL 204 PSL 208 PSL 210
Curso (milímetro): 10 16 25 40
MPa permissível da pressão diferencial: 1,0
Fonte de alimentação: 220V±10%50Hz
Classe IP65 da proteção
Erro básico: ±1.0%
Zona morta: ≤±1.0%
Histerese: ≤±1.0%
Tamanho e peso de regulamento da válvula de controle
Diâmetro nominal (milímetros) | H (milímetro) | L (milímetro) | H (milímetro) | Peso (quilogramas) |
15 | 47,5 | 140 | 578 | 15,5 |
20 | 52,5 | 145 | 578 | 16,5 |
25 | 57,5 | 155 | 578 | 17,5 |
32 | 67,5 | 165 | 587 | 22 |
40 | 72,5 | 190 | 602 | 24 |
50 | 80 | 210 | 642 | 31 |
65 | 90 | 240 | 650 | 54 |
80 | 97,5 | 270 | 655 | 59 |
100 | 107,5 | 335 | 737 | 73 |
A outra série de válvulas

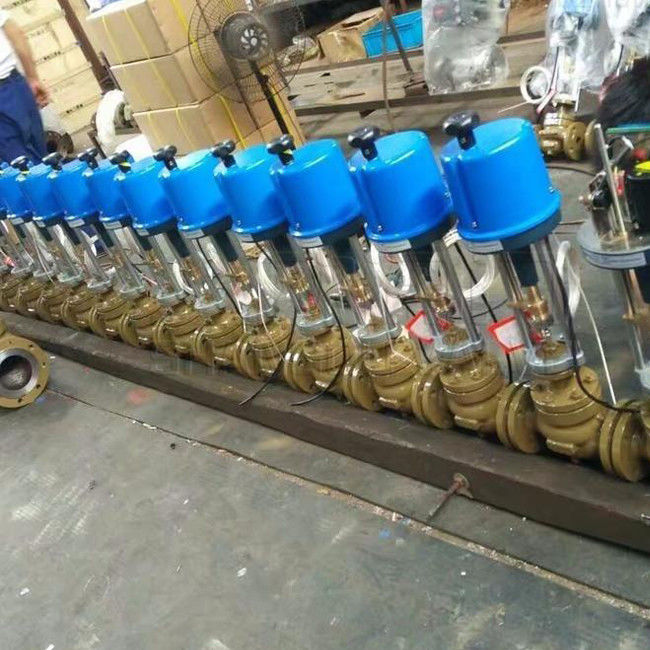

Oficina da produção
Exposição e visita do cliente
